دوربین پلاک خوان

دوربینهای پلاک خوان دارای ویژگی‌هایی باشد که به طور مستقیم تأثیر بر دقت و کیفیت خواندن پلاک خودرو داشته باشد. برخی از ویژگی‌هایی که یک دوربین پلاک خوان مناسب جهت پلاک خوانی باید داشته باشد عبارتند از:

1- رزولوشن بالا: دوربین پلاک خوان باید دارای رزولوشن بالایی باشد که اجازه می‌دهد تا جزئیات ریز تری در پلاک خودرو ثبت شود. رزولوشن بالای دوربین به طور مستقیم تأثیر بر دقت خواندن پلاک دارد البته برای استفاده ی بهینه از پردازنده هایی که وظیفه ی پردازش تصویر را دارند بهتر است که از دوربین های با رزولیشن بیشتر از دو مگا پیکسل استفاده نشود به این دلیل که با بالا رفتن کیفیت تصویر و رزولیشن آن حجم پردازش بصورت تصاعدی بالا میرود برای بالا بردن وضوح تصویر همچنین میتوان از لنزهای متغیر استفاده کرد

در حال حاضر استاندارد پلاک خوانی برای هر دوربین عرض 7 متر جاده میباشد

دوربین پلاک خوان hd-tech با رزولیشن دو مگا پیکسل و لنزهای وری فوکال در انواع 12-2.8 و 22-7 و 50-5 این امکان را فراهم کرده که با توجه به شرایط نصب دوربین و ارتفاعآن تصویر پلاک را با وضوح بالایی ارائه کند.

2- سرعت شاتر بالا: سرعت شاتر بالا، برای گرفتن تصاویر با وضوح بالا و کیفیت خوب از اهمیت بالایی برخوردار است. این ویژگی برای تصاویری که در شرایط نوری دشوار، مانند شب، گرفته می‌شوند بسیار حائز اهمیت است.

با توجه به اینکه دوربین های پلاک خوان باید بتوانند خودروهای با سرعت بالا را شناسایی کنند شاتر دوربین و تنظیمات آن از اهمیت بسیار بالایی برخوردار است.

یکی از مهم ترین تفاوت های دوربین نظارتی و دوربین پلاک خوان مبحث شاتر و تنظیم آن در طول شب و روز است که این امر در دوربین های نظارتی اغلب با معضلاتی همراه است امام در دوربین های پلاک خوان به راحتی قابل انجام است.

با توجه به پروژکتورهای لنزدار تعبیه شده در دوربین پلاک خوان HD-tech و همچنین شاتر اتوماتیک این دوربین توانایی ارائه تصویر رنگی از پلاک خودروها در تمامی ساعات شبانه روز را داراست .

3- قابلیت تنظیم دستی تنظیمات : دوربین‌ پلاک خوان مناسب به کاربر اجازه میدهند تا تنظیمها مختلفی را شامل شدت نور، سرعت شاتر، دیافراگم و حساسیت ISO تنظیم کنند. این قابلیت ها به کاربر اجازه میدهند تا دوربین را برای شرایط نوری مختلف و برای بهترین کیفیت خواندن پلاک تنظیم کنند.

4- عدم هیجان دوربین: هیجان دوربین میتواند تصاویری از پلاک خودرو را که به صورت حرکتی هستند، مبهم کند. بنابراین، دوربین باید از ویژگی‌هایی برای کاهش هیجان دوربین مانند استفاده از حالت استاتیک یا رابطه دقیقی بین سرعت شاتر و سرعت خودرو برای گرفتن تصویر داشته باشد.

5- قابلیت تشخیص اتوماتیک پلاک: برخی دوربین‌ها دارای قابلیت تشخیص اتوماتیک پلاک هستند که به کمک الگوریتم‌های پیچیده، به طور خودکار پلاک خودرو را تشخیص می‌دهند. این ویژگی به کاربر اجازه می‌دهد تا از دستیابی به پلاک‌های خودرویی که به صورت سریع حرکت می‌کنند، به راحتی استفاده کند.

به طور کلی، دوربینی که بتواند با دقت و کیفیت بالا پلاک‌های خودرو را تشخیص دهد، باید دارای رزولوشن بالا، سرعت شاتر بالا، قابلیت تنظیم دستی تنظیمات دوربین، عدم هیجان دوربین و قابلیت تشخیص اتوماتیک پلاک باشد. همچنین، باید در نظر داشت که محل نصب دوربین نیز بسیار مهم است، به عنوان مثال دوربین‌هایی که در شرایط نوری مختلف عمل می‌کنند و برای پوشش چندین خط رانندگی مورد استفاده قرار می‌گیرند(استاندارد دو لاین)، باید در ارتفاع و زاویه مناسبی نصب شوند. همچنین، دوربین باید در معرض نور خورشید مستقیم نباشد تا از ایجاد سایه روی پلاک خودرو جلوگیری شود و کیفیت تصویر بهبود یابد.

دوربین پلاک خوان دستگاهی است که برای ثبت و ارسال تصویر پلاک خودرو به سامانهٔ تشخیص کاراکتر (OCR / LPR) طراحی یا پیکربندی می‌شود. عملکرد صحیح آن به ترکیبی از سخت‌افزار (سنسور، لنز، نور) و تنظیمات تصویربرداری (شاتر، فریم‌ریت، WDR) وابسته است. در این صفحه نکات فنی، مقایسه‌ها و چک لیست نصب را با جزئیات قابل‌استفاده ارائه کرده‌ایم تا انتخاب و راه‌اندازی سیستم برای پروژه‌های پارکینگ، آپارتمان، مجتمع تجاری یا مسیرهای پرسرعت آسان‌تر و مطمئن‌تر شود.

چرا «دوربین پلاک خوان» با دوربین نظارتی معمولی فرق دارد؟

دوربین‌های نظارتی عمومی برای پوشش تصویری کلی از فضا طراحی شده‌اند؛ اما «دوربین پلاک خوان» باید پلاک را با کیفیت و وضوحی ثبت کند که نرم‌افزار OCR بتواند کاراکترها را به‌درستی استخراج کند. به همین دلیل عوامل زیر در دوربین‌های پلاک‌خوان اهمیت بیشتری دارند:

زمان‌بندی نورگیری (شاتر) برای جلوگیری از Motion Blur
پشتیبانی از WDR برای حفظ جزئیات در صحنه‌های با کنتراست بالا
لنز با فاصلهٔ کانونی مناسب تا اندازهٔ پلاک در تصویر کافی باشد
نورپردازی (IR یا white LED) برای ثبت در شب
پشتیبانی نرم‌افزاری از فرمت پلاک محلی

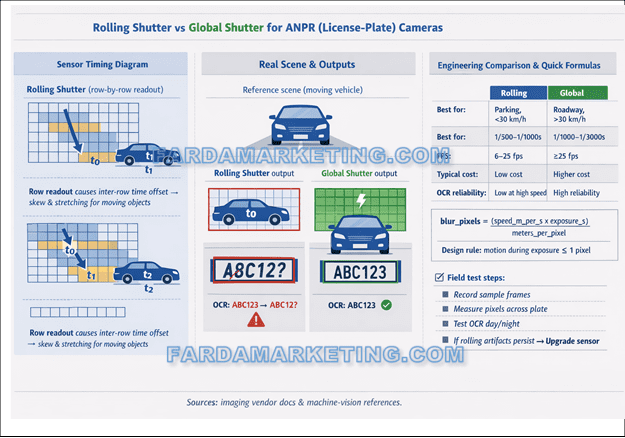

۱. نوع سنسور: Global Shutter یا Rolling Shutter؟

Global Shutter : تمام پیکسل‌ها در یک لحظه نورگیری می‌شوند؛ مناسب برای ثبت پلاک خودروهای در حرکت با حداقل اعوجاج. در فریم‌های با حرکت سریع، اعوجاج تصویر (وارپ یا کشیدگی) رخ نمی‌دهد و OCR عملکرد بهتری خواهد داشت.

Rolling Shutter : خطوط تصویر به صورت متوالی خوانده می‌شوند؛ ارزان‌تر اما در موقعیت‌های حرکت سریع ممکن است پلاک کشیده یا غیرقابل‌خوانا شود. برای پارکینگ‌ها و محل‌هایی با سرعت‌های پایین و فاصله نزدیک می‌تواند اقتصادی و کارا باشد.

رولینگ شاتر (Rolling Shutter)

بیشتر دوربین‌های مداربسته ارزان یا عمومی از سنسور CMOS با رولینگ شاتر استفاده می‌کنند.

مکانیزم عملکرد

در رولینگ شاتر، تصویر خط به خط خوانده می‌شود.
یعنی سنسور همه پیکسل‌ها را همزمان ثبت نمی‌کند؛ بلکه ردیف‌ها پشت سر هم اسکن می‌شوند.

فرض کن ماشین با سرعت ۸۰ کیلومتر از جلوی دوربین رد شود.
خط بالای تصویر در یک لحظه ثبت می‌شود، خط پایین چند میلی‌ثانیه بعد.

نتیجه؟

کشیدگی پلاک
اعوجاج (کج شدن اعداد)
motion skew
محو شدن کاراکترها در سرعت بالا

در پروژه‌های کنترل تردد با سرعت پایین (پارکینگ مسکونی، مجتمع تجاری) ممکن است قابل قبول باشد، اما در ورودی‌های پرتردد یا جاده‌ای عملاً دقت OCR افت می‌کند.

چه زمانی رولینگ شاتر قابل قبول است؟

سرعت خودرو زیر ۲۰–۳۰ km/h
نور محیط کنترل‌شده
فاصله کوتاه
شاتر سریع تنظیم شده باشد

اما اگر هدف دقت بالای پلاک‌خوانی است، این گزینه ایده‌آل نیست.

گلوبال شاتر (Global Shutter)

اینجا قضیه کاملاً فرق می‌کند.

در Global Shutter، تمام پیکسل‌های سنسور همزمان نور را ثبت می‌کنند.

یعنی یک فریم واقعی در یک لحظه مشخص گرفته می‌شود، بدون اختلاف زمانی بین خطوط تصویر.

نتیجه:

بدون اعوجاج
بدون skew
مناسب سرعت‌های بالا
تصویر پایدار برای OCR

به همین دلیل در:

عوارضی‌ها
کنترل سرعت جاده‌ای
سیستم‌های امنیتی صنعتی
استفاده می‌شود.

چرا همه از Global Shutter استفاده نمی‌کنند؟

چون:

گران‌تر است
مصرف انرژی بیشتر دارد
در نور کم نیاز به طراحی اپتیکی دقیق‌تر دارد

اما اگر پروژه حساس است، عملاً انتخاب حرفه‌ای همین است.

تفاوت عملی رولینگ و گلوبال در پلاک‌خوانی

در پروژه واقعی، تفاوت در اینجاست:

ویژگی	رولینگ شاتر	گلوبال شاتر
سرعت بالا	ضعیف	عالی
دقت OCR	متوسط	بالا
اعوجاج پلاک	دارد	ندارد
هزینه	کمتر	بیشتر
پروژه‌های حساس	توصیه نمی‌شود	توصیه می‌شود

در سایت می‌توانی این مقایسه را به صورت نموداری هم اضافه کنی تا حرفه‌ای‌تر شود.

کِی کدام را انتخاب کنیم؟

پروژه‌های جاده‌ای و عبوری با سرعت بالاتر → Global Shutter
پارکینگ‌های داخلی، درب مجتمع و نقاط با سرعت پایین → Rolling Shutter با شاتر سریع و نور مناسب

۲. رزولوشن، فریم‌ریت و اندازهٔ پلاک در تصویر

رزولوشن تنها معیار نیست؛ ترکیب رزولوشن با فاصله نصب و لنز تعیین‌کننده است. برای مشخص شدن کافی بودن رزولوشن، باید تعداد پیکسل به ازای هر حرف پلاک را محاسبه کنیم.

پیشنهاد پایه: حداقل Full HD (1920×1080) برای پارکینگ و فواصل نزدیک.
برای فواصل طولانی یا سرعت بالا: مگاپیکسل بالاتر یا 4K توصیه می‌شود.
فریم‌ریت: پارکینگ 6–15fps، عبوری با سرعت متوسط 15–25fps یا بیشتر.

هدف این است که پلاک در عرض تصویر بین 15% تا 70% باشد تا OCR پیکسل کافی برای هر کاراکتر دریافت کند.

۳. انتخاب لنز: فاصله کانونی و وریفوکال

انتخاب لنز بر اساس فاصلهٔ نصب تا مسیر عبور خودرو و عرض مورد نیاز تصویر انجام می‌شود. لنزهای وریفوکال انعطاف‌پذیری بیشتری برای تنظیم میدان دید در محل نصب می‌دهند.

فاصلهٔ 5–20 متر → لنز 2.8–12 mm (وریفوکل یا فیکس متناسب)
فاصلهٔ 15–45 متر → لنز 8–32 mm یا بیشتر

۴. نورپردازی و پرژکتور : IR، White LED و Illuminator

در شب یا شرایط نور کم، illuminator (نورافکن مخصوص) ضروری است. دو رویکرد معمول:

IR illuminator: نور مادون‌قرمز دیده نمی‌شود و برای ثبت پلاک کافی است؛ اما رنگ پلاک حفظ نمی‌شود.
White LED / Flash: نور سفید کوتاه (فلاش) که رنگ پلاک را هم حفظ می‌کند؛ برای برخی کاربردها که رنگ اهمیت دارد بهتر است.

در هر صورت نور باید با شاتر و اکسپوژر هماهنگ شود تا تصویر شارپ و با نویز پایین ثبت شود.

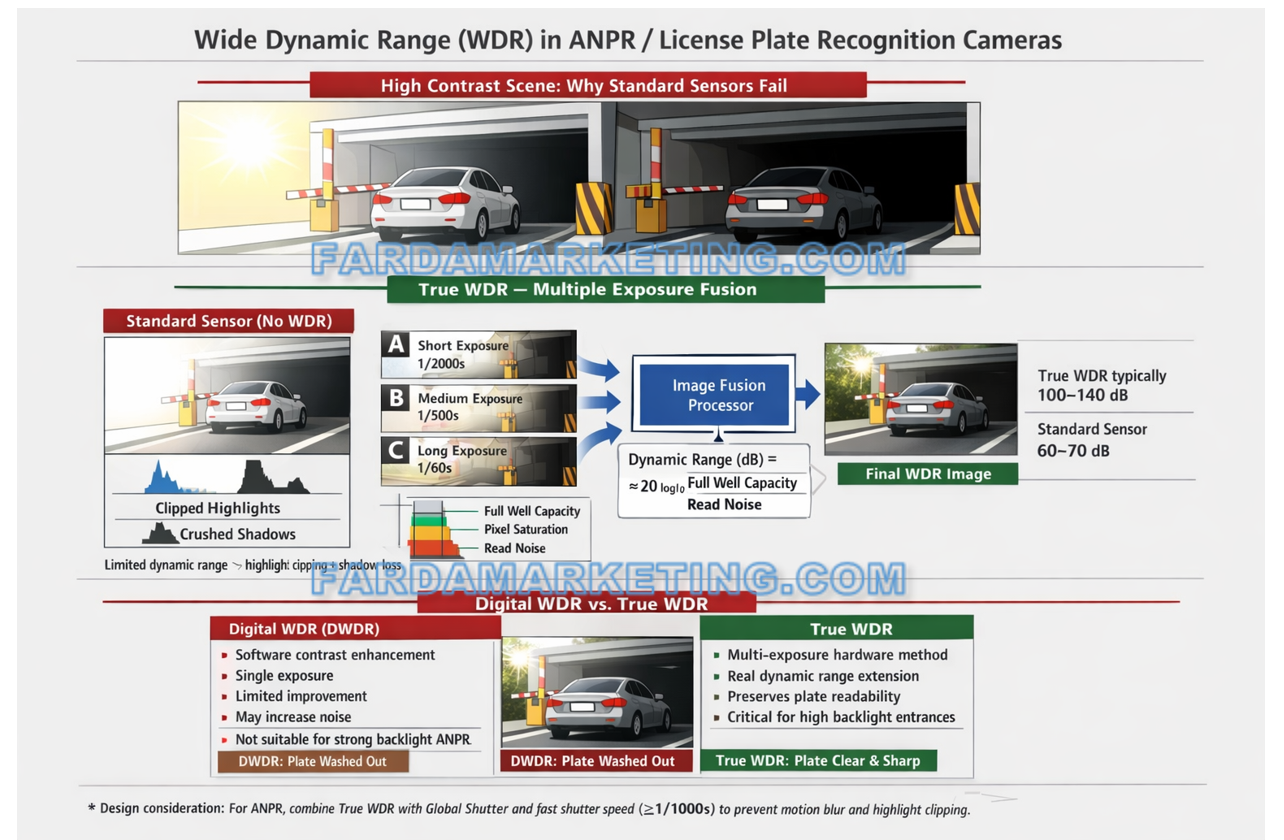

۵. WDR و مدیریت صحنه‌های با کنتراست بالا

WDR (Wide Dynamic Range) کمک می‌کند تا در شرایطی که سمت پس‌زمینه بیش از حد روشن یا جلوی دوربین در سایه قرار دارد، جزئیات هر دو سمت حفظ شوند. در ورودی‌هایی که نور خورشید، چراغ خودرو یا تابش ناگهانی وجود دارد، WDR قوی یک ویژگی ضروری است.

WDR چیست و چرا برای دوربین پلاک خوان حیاتی است؟

WDR مخفف Wide Dynamic Range است.
به زبان ساده: توانایی دوربین در مدیریت اختلاف شدید نور.

در پلاک‌خوانی ما با یک مشکل کلاسیک روبرو هستیم:

روز: نور مستقیم خورشید
شب: نور چراغ خودرو
تونل یا پارکینگ: نور پس‌زمینه شدید

اگر WDR ضعیف باشد:

پلاک سفید کاملاً اوراکسپوز می‌شود
حروف سیاه به خاکستری تبدیل می‌شوند
الگوریتم OCR خطا می‌دهد

WDR چطور کار می‌کند؟

دو روش اصلی دارد:

Digital WDR
پردازش نرم‌افزاری تصویر
کیفیت متوسط
True WDR (سخت‌افزاری)
ثبت چند نوردهی در یک فریم
کیفیت بسیار بهتر

برای پروژه پلاک‌خوان حرفه‌ای، True WDR حداقل 120dB توصیه می‌شود.

چرا WDR در شب هم مهم است؟

بعضی‌ها فکر می‌کنند WDR فقط برای روز است. اشتباه رایج.

در شب:

چراغ جلو خودرو نور نقطه‌ای بسیار قوی ایجاد می‌کند
اگر WDR نداشته باشیم، پلاک در هاله نور گم می‌شود

اینجاست که ترکیب درست این موارد حیاتی است:

شاتر سریع
فیلتر IR مناسب
نور مادون قرمز هم‌راستا
WDR واقعی

ارتباط شاتر با پلاک‌خوانی

برای ثبت پلاک در سرعت بالا، معمولاً نیاز به:

1/1000 تا 1/3000 ثانیه شاتر

اگر شاتر کند باشد:

پلاک کشیده می‌شود
حروف دندانه‌دار می‌شوند

اما نکته مهم:
هرچه شاتر سریع‌تر → نور کمتر → نیاز به نور IR قوی‌تر

اینجاست که طراحی سیستم اهمیت دارد. فقط دوربین کافی نیست.

یک نکته حرفه‌ای که کمتر گفته می‌شود

در پلاک‌خوانی، کیفیت تصویر مهم‌تر از رزولوشن است.

بسیاری فکر می‌کنند 8MP بهتر از 2MP است.
اما اگر:

سنسور کوچک باشد
پیکسل‌ها نویز داشته باشند
شاتر مناسب نباشد

رزولوشن بالا کمکی نمی‌کند.

برای پلاک‌خوانی، تراکم پیکسلی روی پلاک (Pixel Density) مهم‌تر از مگاپیکسل است.

جمع‌بندی مهندسی

اگر بخواهیم یک دوربین پلاک خوان حرفه‌ای تعریف کنیم، باید داشته باشد:

سنسور Global Shutter (در پروژه‌های سرعت بالا)
شاتر قابل تنظیم تا 1/3000
True WDR حداقل 120dB
لنز قابل تنظیم با فوکوس دقیق
نور IR هماهنگ
زاویه نصب استاندارد (کمتر از ۳۰ درجه افقی و عمودی)

پلاک‌خوانی یک بازی نور و زمان است.
اگر یکی را اشتباه تنظیم کنی، کل سیستم خطا می‌دهد.

۶. شاتر، گِین و تنظیمات تصویربرداری

برای جلوگیری از Motion Blur لازم است شاتر سریع انتخاب شود؛ در محیط‌های روشن شاتر 1/500 تا 1/1000s مناسب است. در شب ترکیب illuminator و شاتر هماهنگ باید تست شود. گِین بالا نویز تولید می‌کند و کیفیت OCR را پایین می‌آورد؛ بهتر است نور را افزایش دهیم تا گِین کاهش یابد.

۷. تنظیم زاویه و ارتفاع نصب

الگوریتم‌های OCR نسبت به زاویه حساسیت دارند. قوانین عملی:

زاویه افقی نسبت به مسیر حرکت: معمولاً بین 15° تا 25° (هرچه بیش از 30° شود دقت کاهش می‌یابد)
زاویه عمودی: 15° تا 30° بسته به شرایط محل
ارتفاع نصب: بسته به محل از ~0.6m تا ~2.4m؛ هدف اندازهٔ مناسب پلاک در تصویر است

۸. نکات نرم‌افزاری و پشتیبانی فرمت پلاک

نرم‌افزار LPR باید از فرمت و فونت پلاک‌های کشور مقصد پشتیبانی کند (تعداد و چینش کاراکترها تفاوت‌ ایجاد می‌کند). همچنین قابلیت‌های پیش‌پردازش تصویر مثل افزایش کنتراست، binarization و deskew برای بهبود OCR ضروری است.

۹. اشتباهات رایج که کیفیت خواندن را خراب می‌کند

اعتماد صرف به رزولوشن بالا بدون تنظیم شاتر و نور مناسب
نصب با زاویهٔ زیاد نسبت به مسیر
استفاده از لنز نامناسب برای فاصلهٔ نصب
عدم تست میدانی با پلاک واقعی و در شرایط نهایی نصب

۱۰. جدول پیشنهادی مشخصات (نمونه برای انتخاب)

پیشنهاد حداقلی — پارکینگ / دسترسی

رزولوشن: 1080p
سنسور: CMOS با شاتر قابل تنظیم (rolling acceptable)
فریم‌ریت: 6–15 fps
لنز: 2.8–12 mm varifocal
WDR ≥ 120 dB
Illuminator: IR یا White LED
پروتکل: ONVIF / RTSP
قابلیت نصب بیرونی: IP66

پیشنهاد پیشرفته — مسیرهای عبوری و سرعت بالا

رزولوشن: 4K یا مگاپیکسل بالا
سنسور: Global Shutter
شاتر: تا 1/2000s
فریم‌ریت: ≥ 25 fps
لنز: 8–32 mm یا مناسب فاصله
Illuminator با هماهنگی TTL
WDR ≥ 140 dB

۱۱. چک‌لیست نصب و راه‌اندازی (برای تکنسین)

اندازه‌گیری فاصله نصب و تعیین فاصلهٔ ثبت
انتخاب لنز بر اساس جدول فاصله ↔ mm
تصمیم‌گیری در مورد نوع سنسور (Global برای سرعت بالا)
نصب در زاویهٔ 15°–25° افقی
تنظیم شاتر: 1/500–1/1000s (با توجه به سرعت)
فعالسازی WDR و تست در شرایط نور سخت
همگام‌سازی illuminator با شاتر در شب
گرفتن نمونه تصویر و تست OCR با پلاک واقعی
تنظیم اعلان‌های maintenance برای کثیفی لنز و افت نور

۱۲. جمع‌بندی و توصیهٔ عملی

دوربین پلاک خوان بیش از هر چیز یک راه‌حل ترکیبی است: سخت‌افزار مناسب (سنسور، لنز، نور) + پیکربندی دقیق (شاتر، WDR، زاویه). برای پروژه‌های پارکینگی و کنترل دسترسی، می‌توان با تجهیزات اقتصادی و تنظیم دقیق به نتیجهٔ قابل‌قبولی دست یافت؛ اما برای مسیرهای عبوری و سرعت بالا سرمایه‌گذاری روی Global Shutter، رزولوشن بالا و illuminator قوی، تفاوت عملکردی چشمگیری ایجاد می‌کند.
